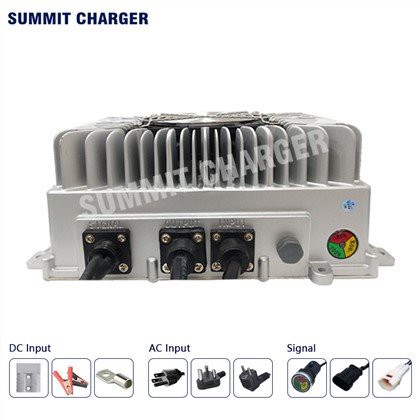

Prehľad palubnej nabíjačky 144V batérie

Navrhnuté pre nabíjanie batérií elektromobilov s požiadavkou na efektivitu a bezpečnosť. Vstupné elektrické napätie pre 144 V nabíjačku sa pohybuje od 90 ~ 264 V AC, čo z nej robí ideálnu voľbu pre celosvetové použitie. Vďaka vysokej účinnosti je nabíjanie ekonomickejšie. 144V nabíjačka poskytuje inteligentný režim nabíjania, ktorý automaticky upravuje napätie v CC/CV/CV.

Je tiež vybavený ochranou proti skratu, prepätiu, nadprúdu a prehriatiu. Rozhranie zbernice CAN doručuje správy s prietokom nabíjania, prepojením s blokovaním a akýmkoľvek odpojením alebo chybovou správou do VCU (riadiaca jednotka vozidla) prostredníctvom BMS (systém správy batérie).

SMHC3 3.3KW

Technické parametre palubnej nabíjačky 144V batérie

Vstup AC so širokým rozsahom napätia	AC 90V ~ 264V
Frekvenčný rozsah AC vstupu	40 ~ 70 Hz
S funkciou APFC, účinník	Väčšie alebo rovné 0.98
Technológia mäkkého prepínania, účinnosť	Väčšie alebo rovné 93.{1}} percent
Úroveň ochrany	IP67
Prevádzková teplota	- 40 stupeň ~ plus 60 stupňov
Skladovacia teplota:	- 55 stupeň ~ plus 100 stupňov
Komunikačná funkcia CAN	(voliteľné)
12V5A pomocný zdroj napájania	(voliteľné)
LED svetelný indikátor pre proces nabíjania	Áno
Hluk	Menšia alebo rovná 45 db
Celková veľkosť	282 × 168 × 90 (mm)
Cista hmotnost	3,8 kg

Špecifikácie 144V nabíjačky batérií zabudovanej do nabíjačky

technické údaje	Rozsah vstupného napätia	Menovité výstupné napätie	Maximálne výstupné napätie	Maximálny výstupný prúd
SMHC3-4842A	AC90-264V	48V	66V	42A
SMHC3-6040A	AC90-264V	60V	82.5V	40A
SMHC3-7240A	AC90-264V	72V	99V	40A
SMHC3-8440A	AC90-264V	84V	116V	40A
SMHC3-9632A	AC90-264V	96V	132V	32A
SMHC3-12025A	AC90-264V	120V	165V	25A
SMHC3-14423A	AC90-264V	144V	198V	23A
SMHC3-31210A	AC90-264V	312V	312V	10A

Ochranná funkcia vstavanej nabíjačky 144V batérií

01: Ochrana proti prehriatiu

Keď vnútorná teplota nabíjačky prekročí 80 stupňov, nabíjací prúd sa automaticky zníži. Keď prekročí 85 stupňov, nabíjačka sa vypne z dôvodu ochrany. Keď teplota klesne, nabíjačka sa automaticky obnoví nabíjanie.

02: Ochrana proti skratu

Keď dôjde ku skratu na výstupe, nabíjačka automaticky vypne výstup. Po odstránení problémov je možné batériu znova pripojiť a obnoviť nabíjanie.

03: Ochrana proti spätnému pripojeniu batérie

Keď je batéria pripojená opačne, vnútorný obvod nabíjačky sa automaticky odpojí od batérie, bez nabíjania, bez poškodenia nabíjačky.

04: Vstupná ochrana proti nízkemu napätiu a prepätiu

Ak je vstupné napätie nižšie ako 90 V alebo vyššie ako 264 V, nabíjačka sa ochranne vypne a automaticky obnoví prácu s napätím, ktoré je opäť normálne.

05:Plne automatické vypnutie

Automatické vypnutie po úplnom nabití.
